Akustický lokátor plastových plynovodních potrubí Gas Tracker 2

Konečně pořádné rafan na plastový roury. A brzy i na vodovodní!

Velká mobilita
Pouze 3 tlačítka
Slušný dosah
Vysoká přesnost

Porovnat v kategorii

OPRAVDU FUNGUJE

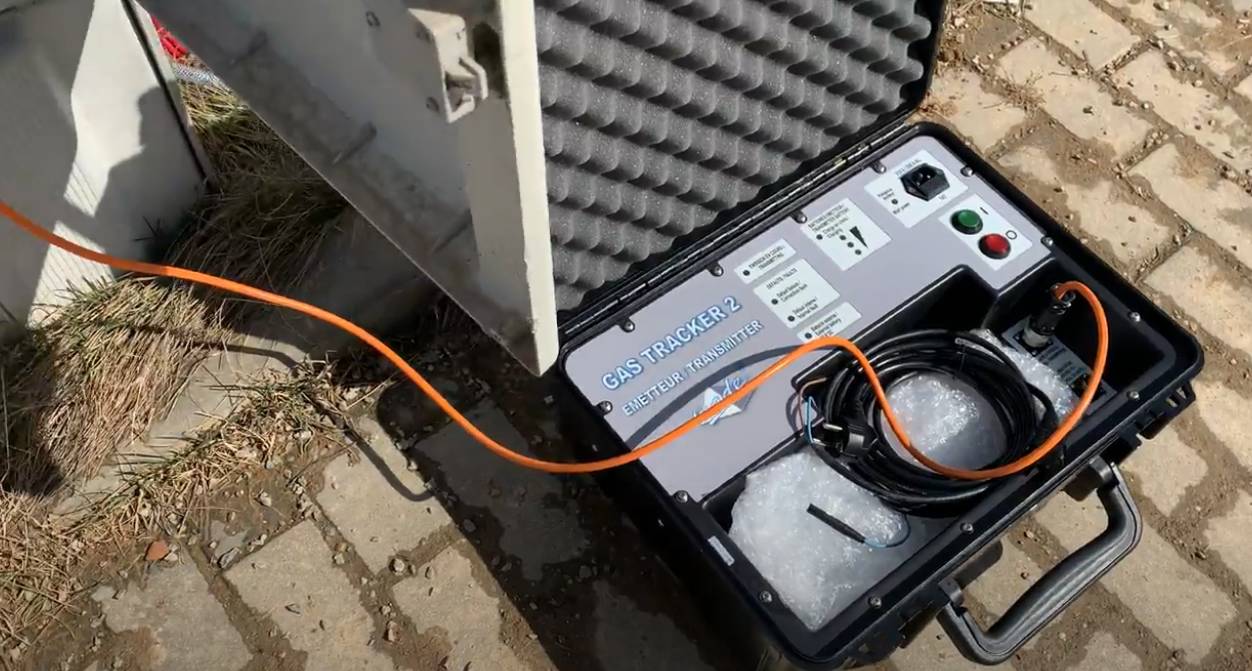

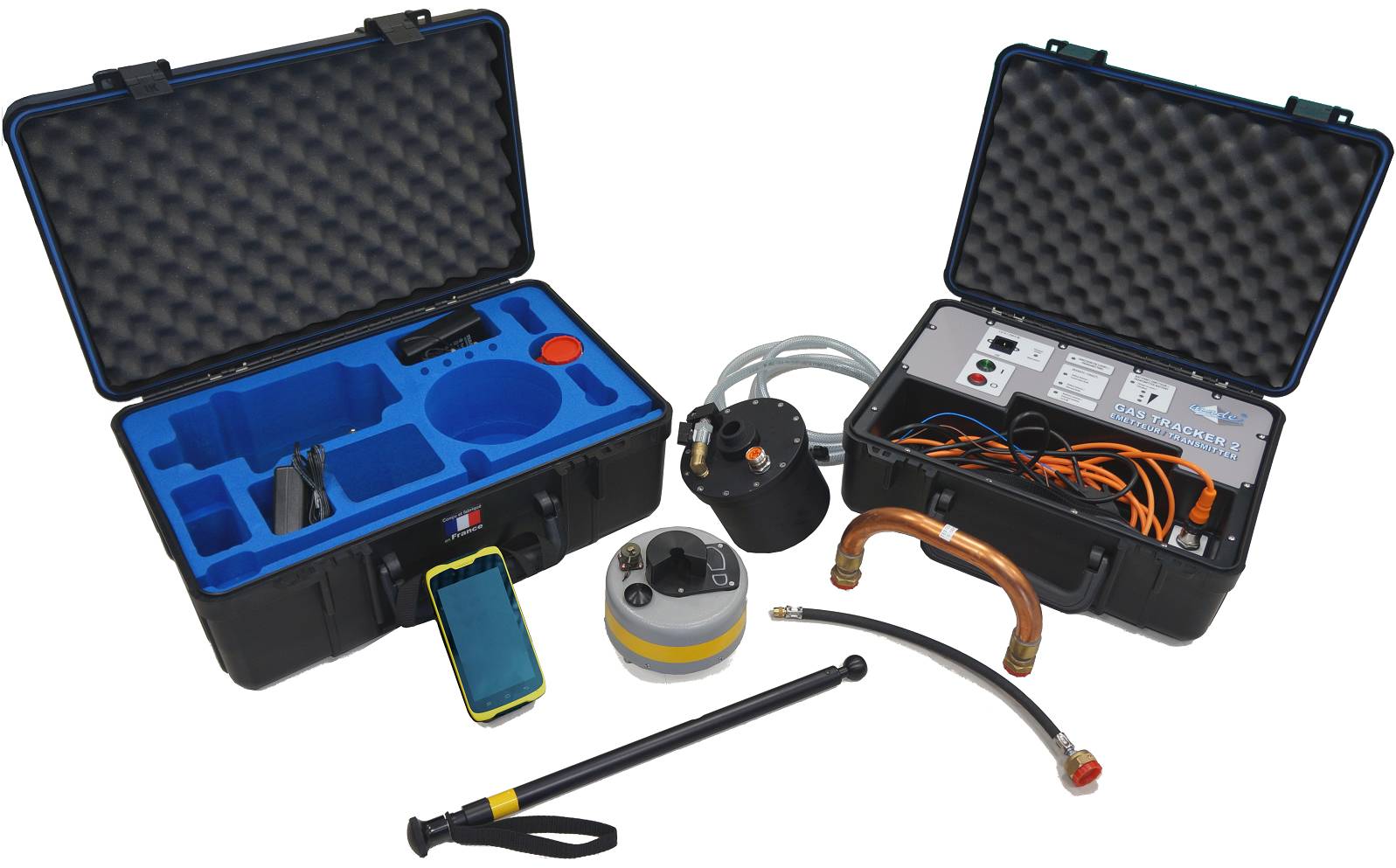

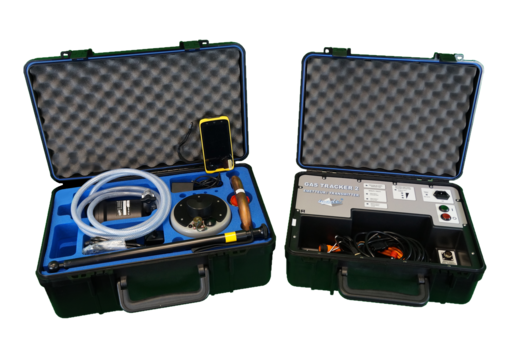

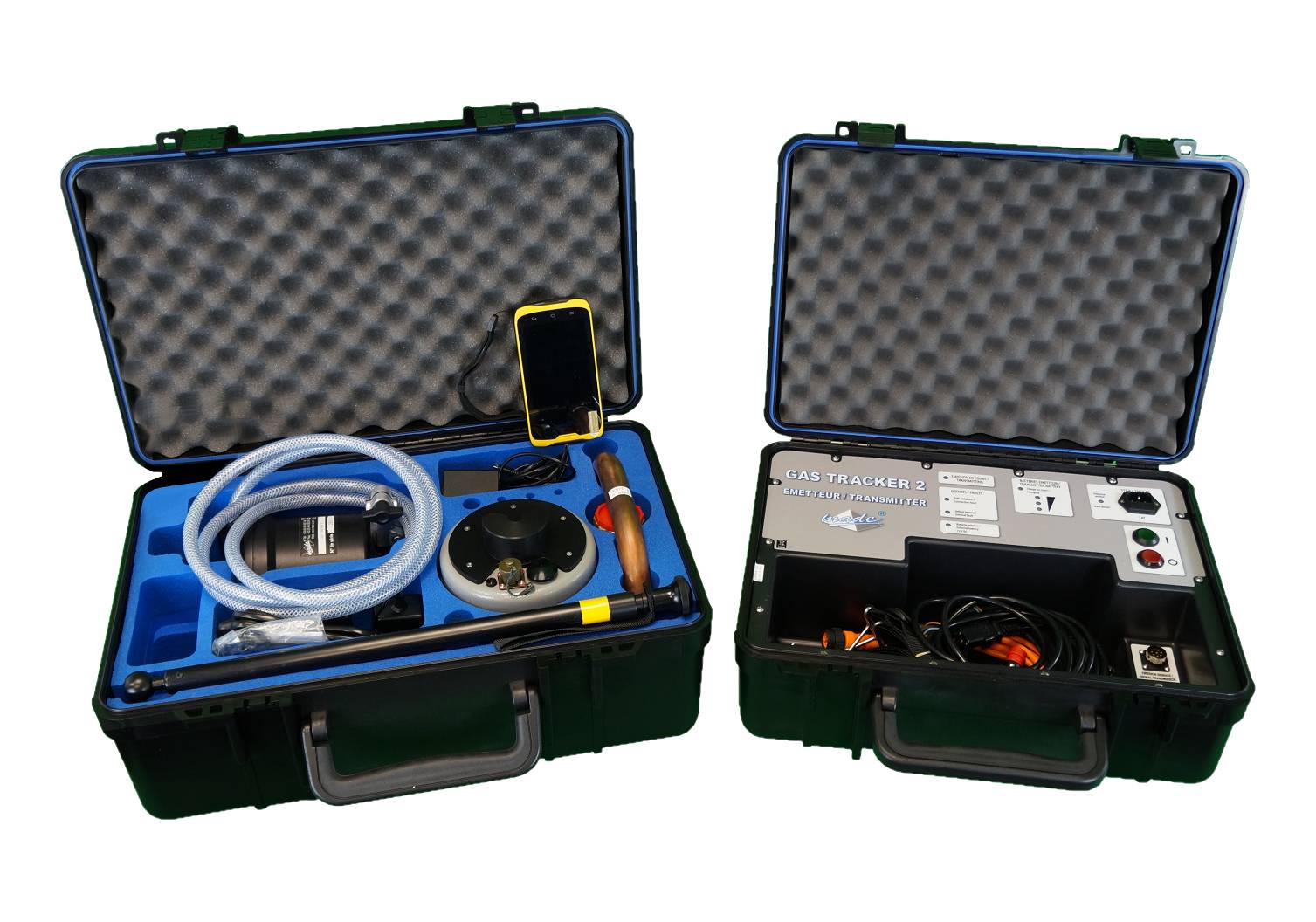

Po letech testování podobných přístrojů, se konečně na trhu objevil přístroj na trasování plastových plynovodů, který opravdu funguje. A navíc nás překvapila jeho jednoduchá obsluha, dobrý dosah až 300 metrů na každou stranu od místa napojení a krásná přesnost na centimetry. Celý systém se skládá jen ze dvou kufrů, které odvezete a odnesete kamkoli i na ta nejméně přístupná místa. V jednom kufru je vysílač s interní baterií na 4 hodiny provozu s možností dobíjení jak ze sítě, tak z auta. Ve druhém pak zemní sonda, rezonátor generující signál (tzv. "baňa":-) jak to nazvali borci z brněnských plynáren), phablet Trimble s aplikací pro vyhodnocení výsledků a různé adaptéry pro napojení.

Vysílač má pouze dvě tlačítka a zemní senzor jedno, takže není nutné složité nastavování nebo školení a ovládání tím pádem zvládne i začátečník po jednom vysvětlení. I samotné propojení jednotlivých komponentů zvládne laik, protože jsou použity vojenské konektory.

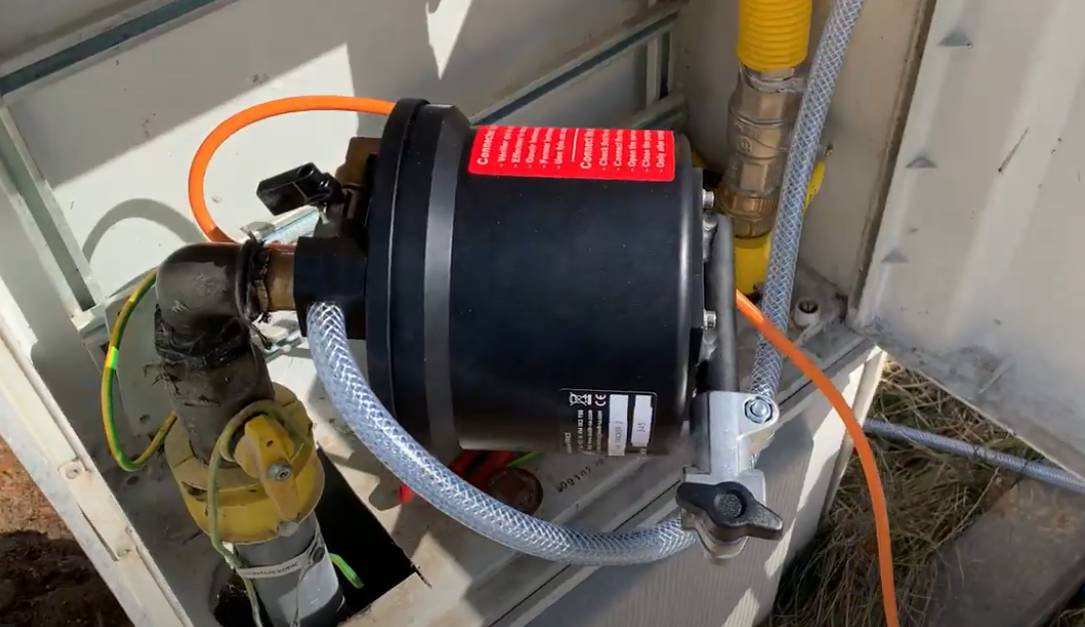

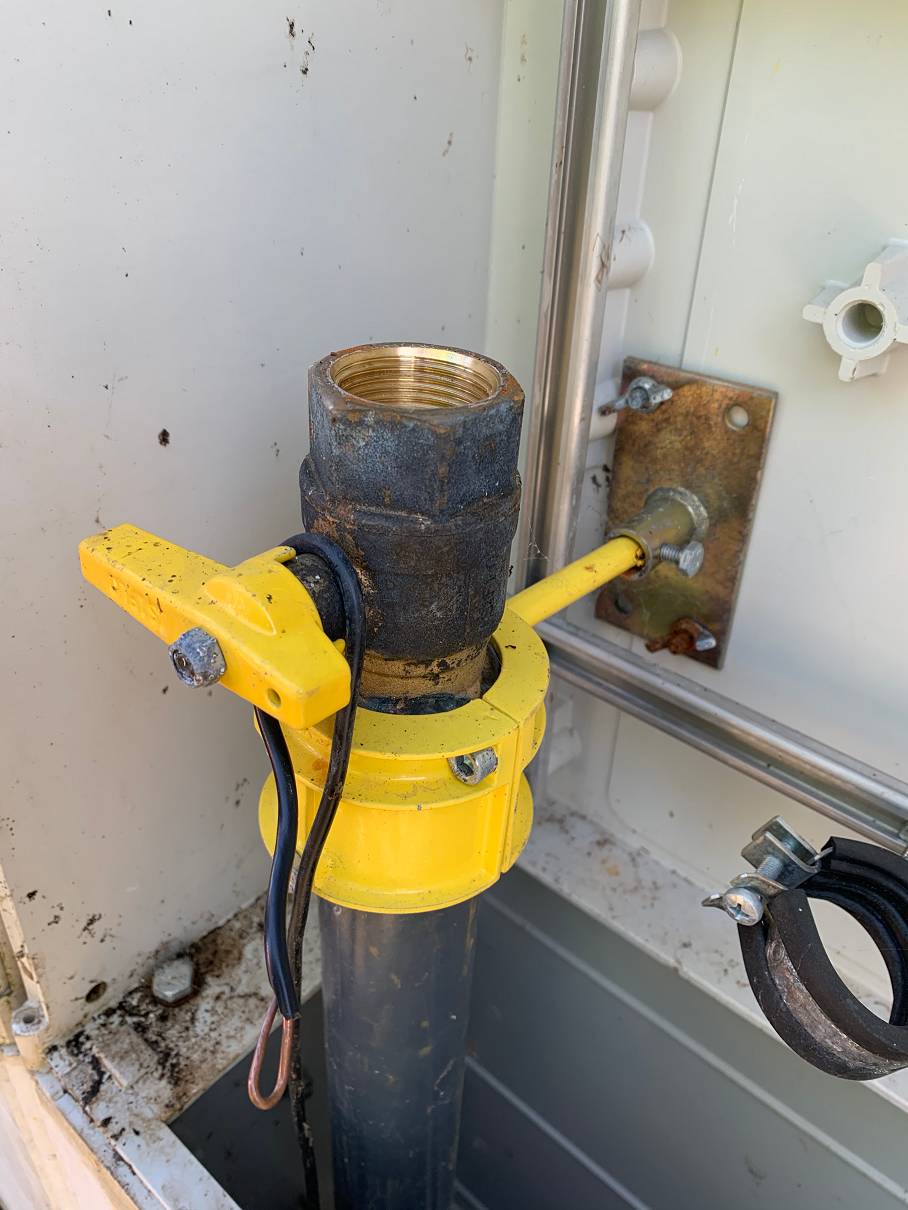

"Baňa" se připojuje na hlavní uzávěr. V případě již zapojeného systému se tedy sundá regulátor mezi hlavní uzávěrem a plynoměrem. Rezonátor pak vysílá skrz plyn vibrační signál, který následně způsobí vibrace v okolní zemi.

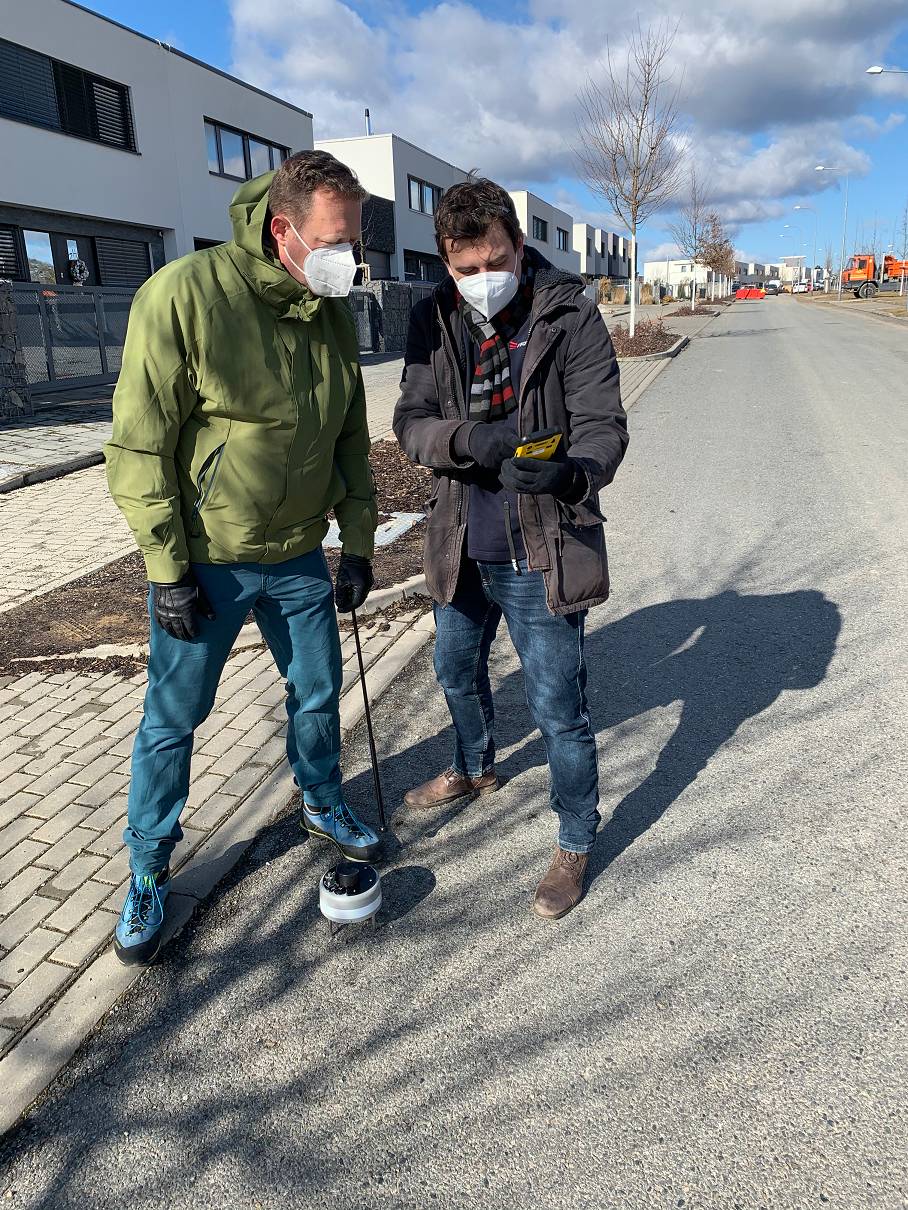

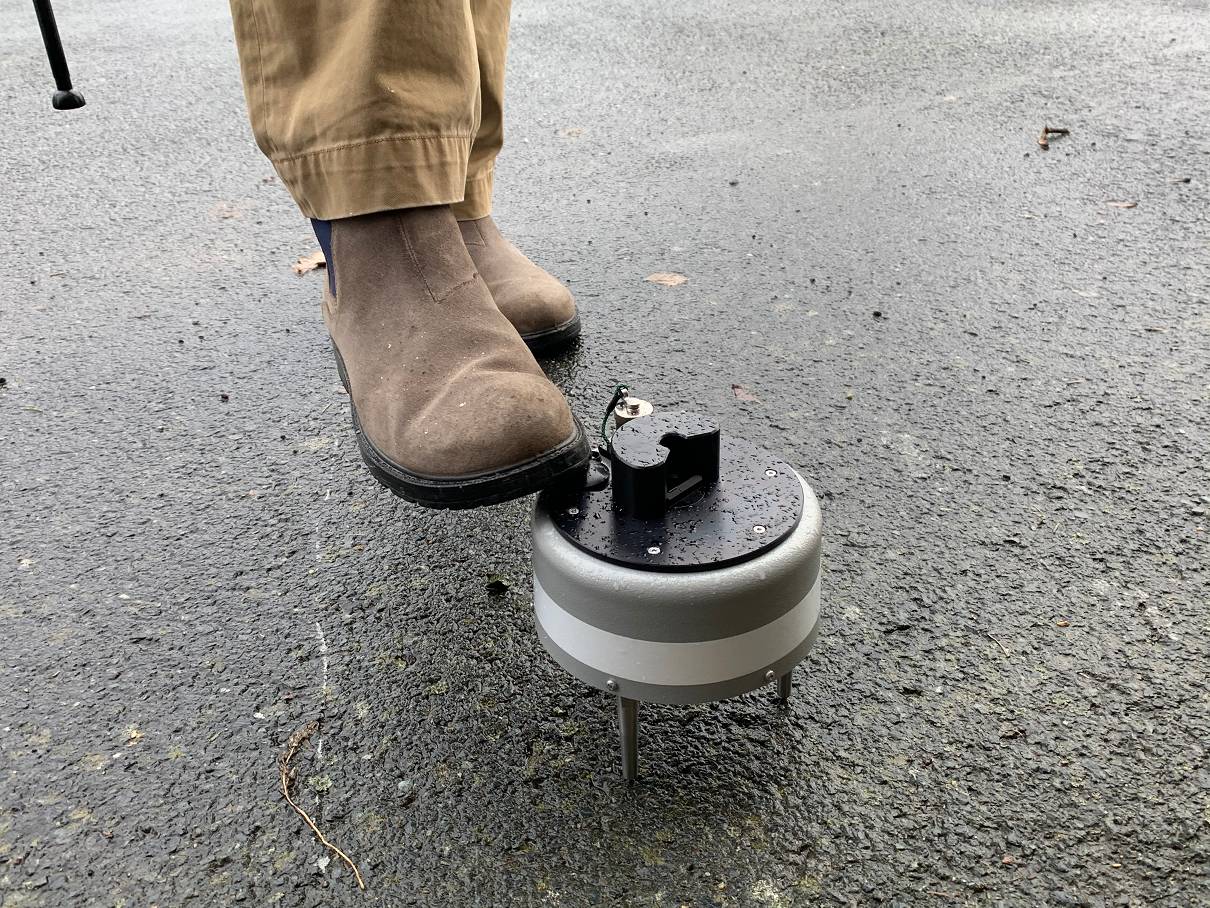

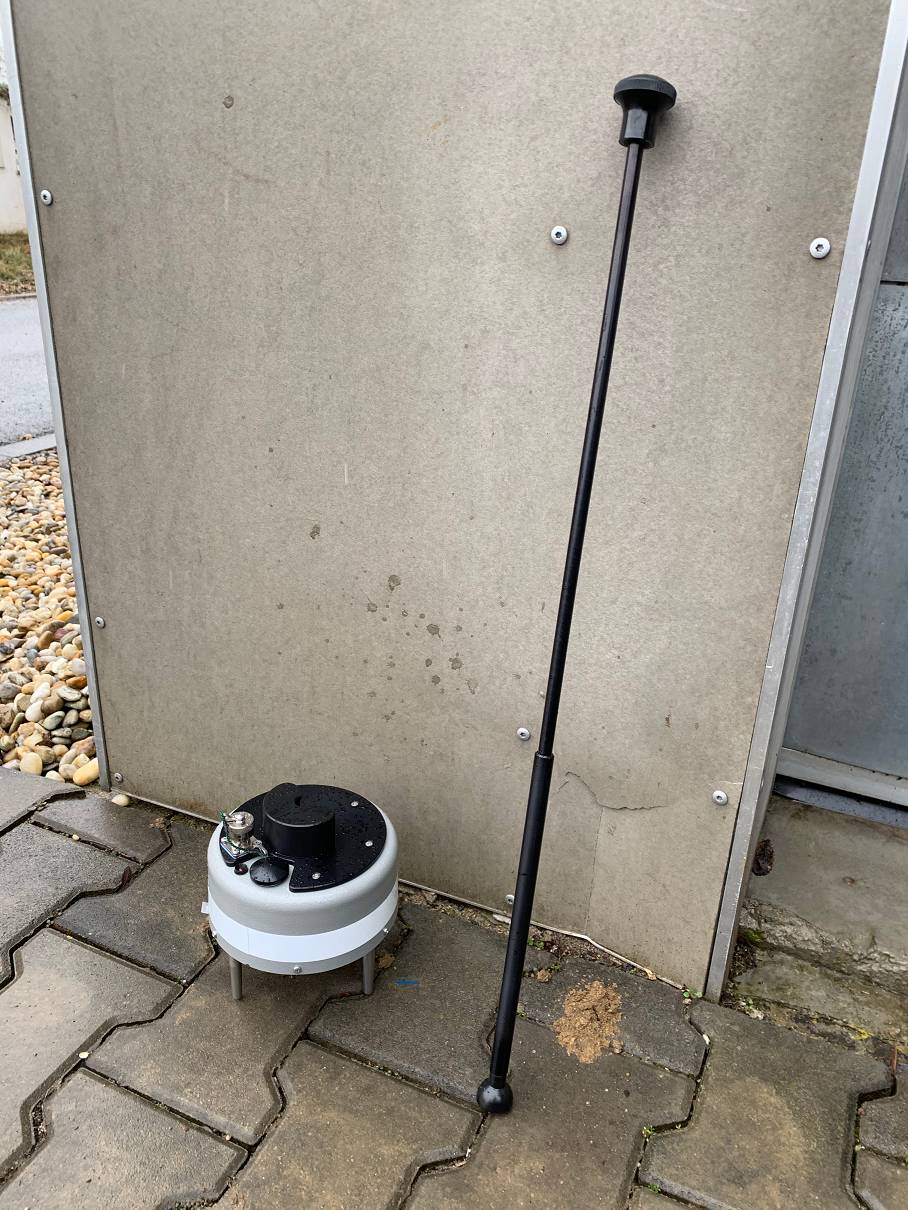

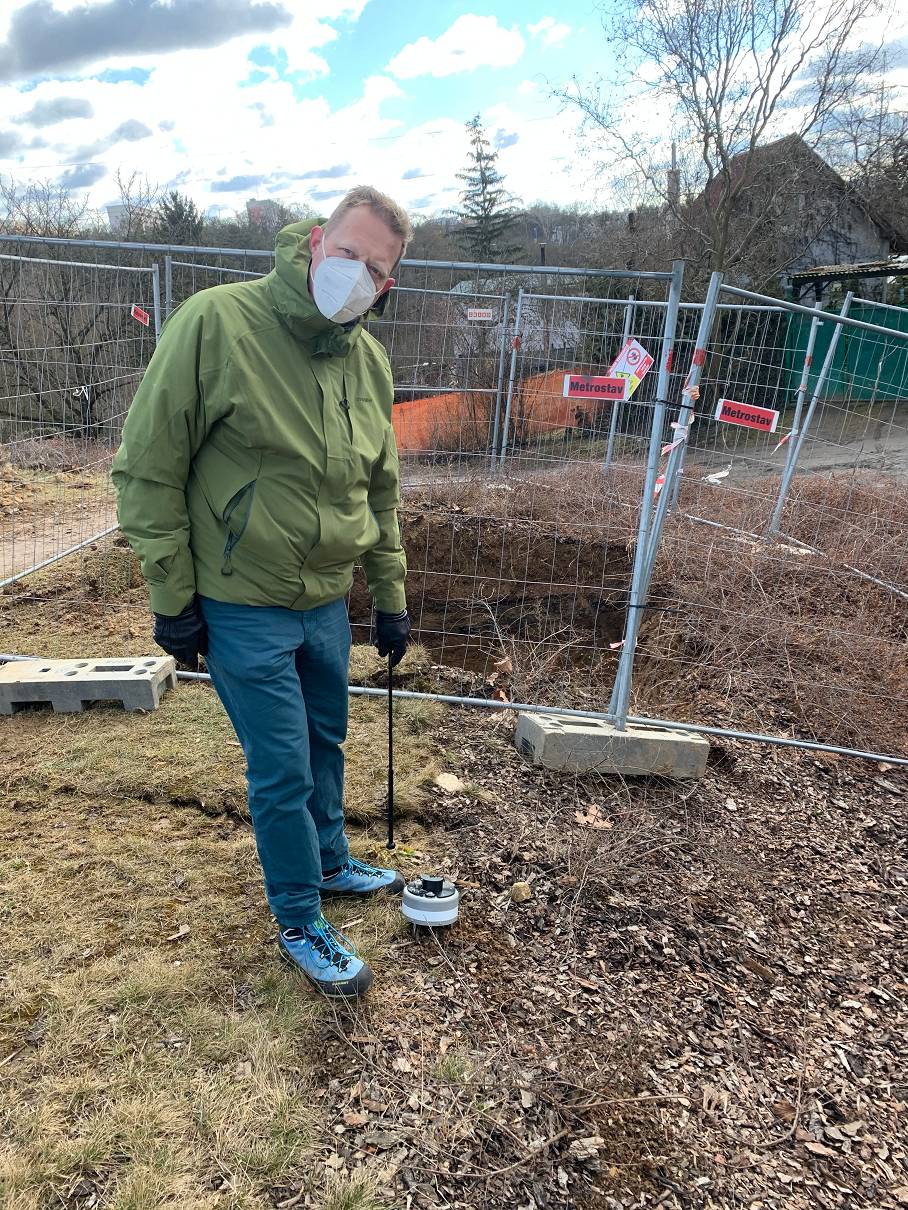

Zemní sonda následně slouží k zachycení tohoto signálu. Ke kvalitním výsledkům přispívá odnímatelná tyč pro přenášení. Tím je sonda při čtení dat z podzemí co nejvíce v klidu a výsledky tak nejsou zkresleny vibracemi tyče způsobené např. větrem nebo neklidnou rukou uživatele.

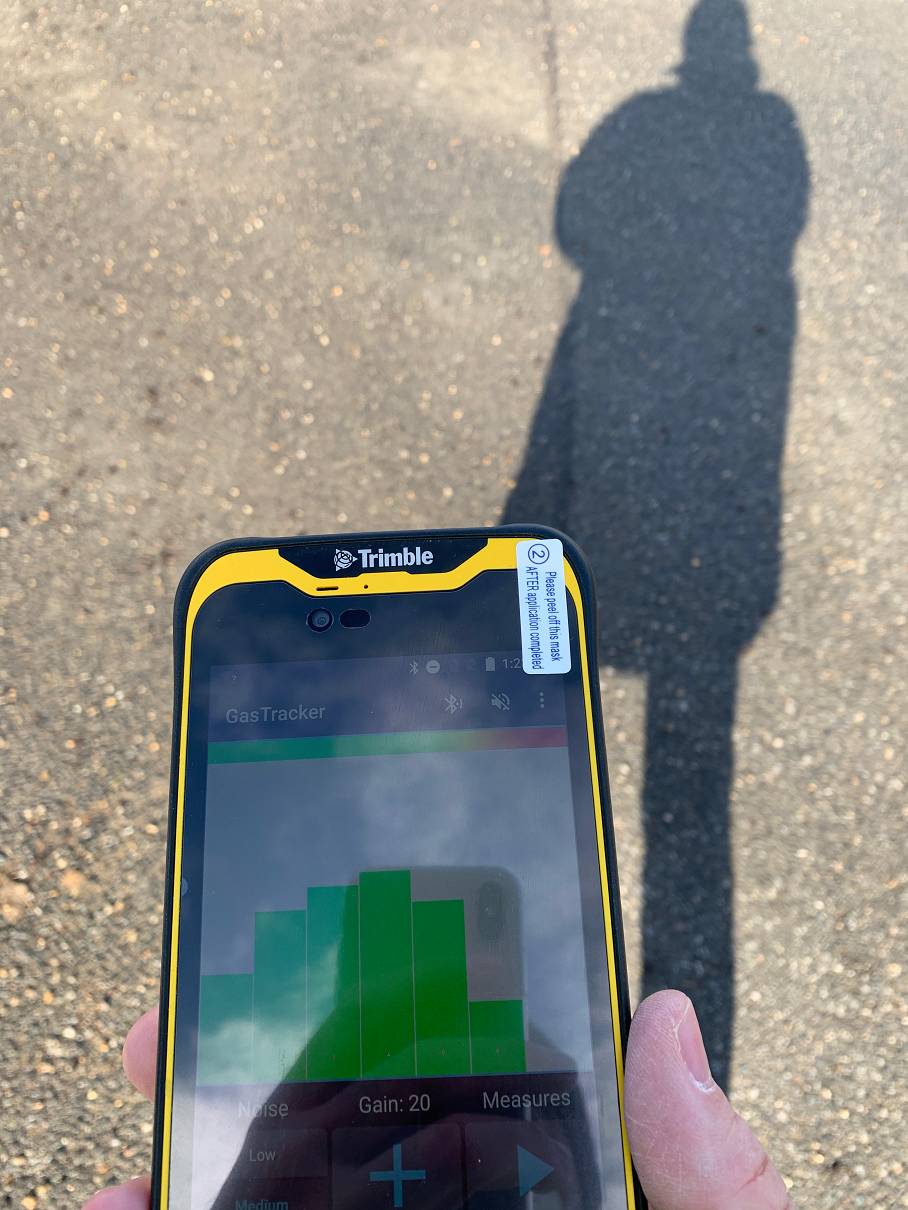

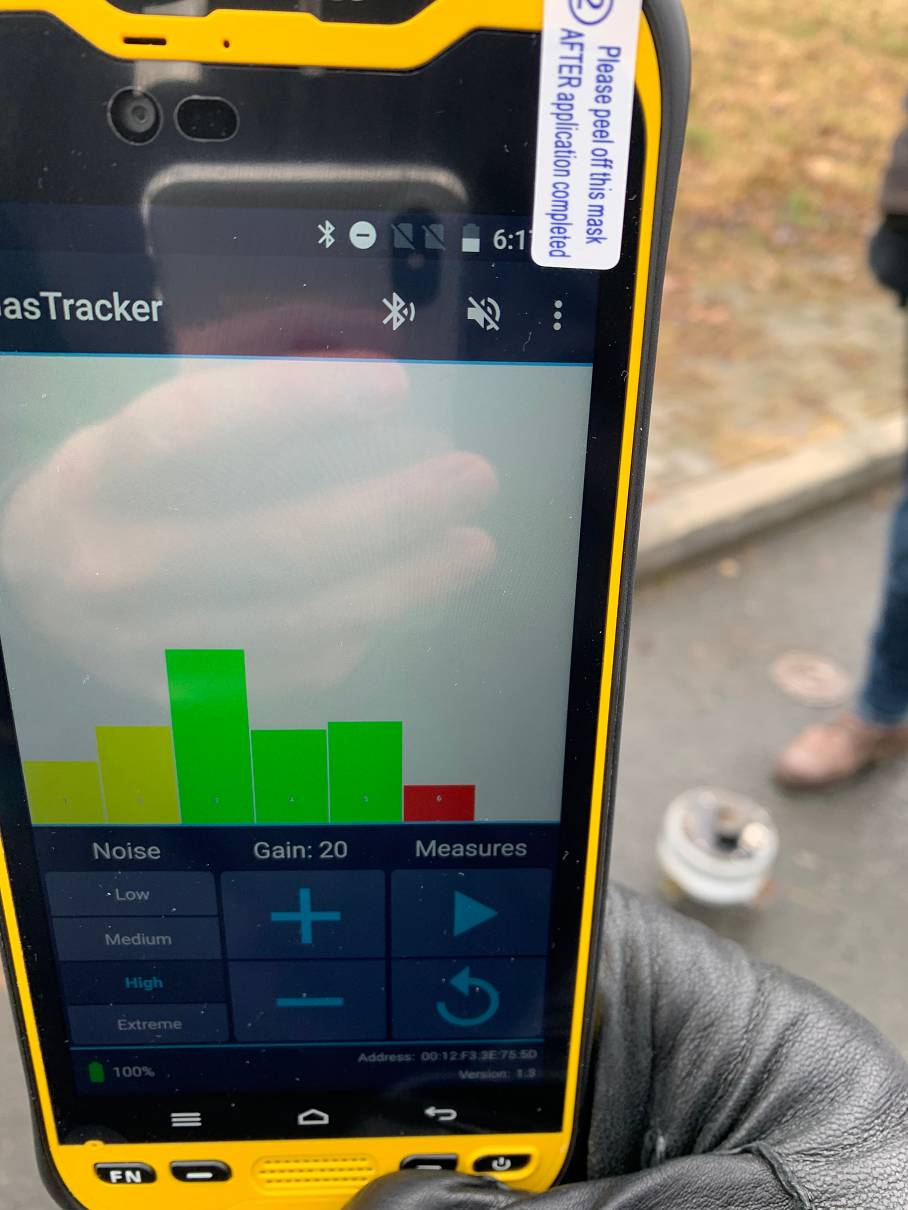

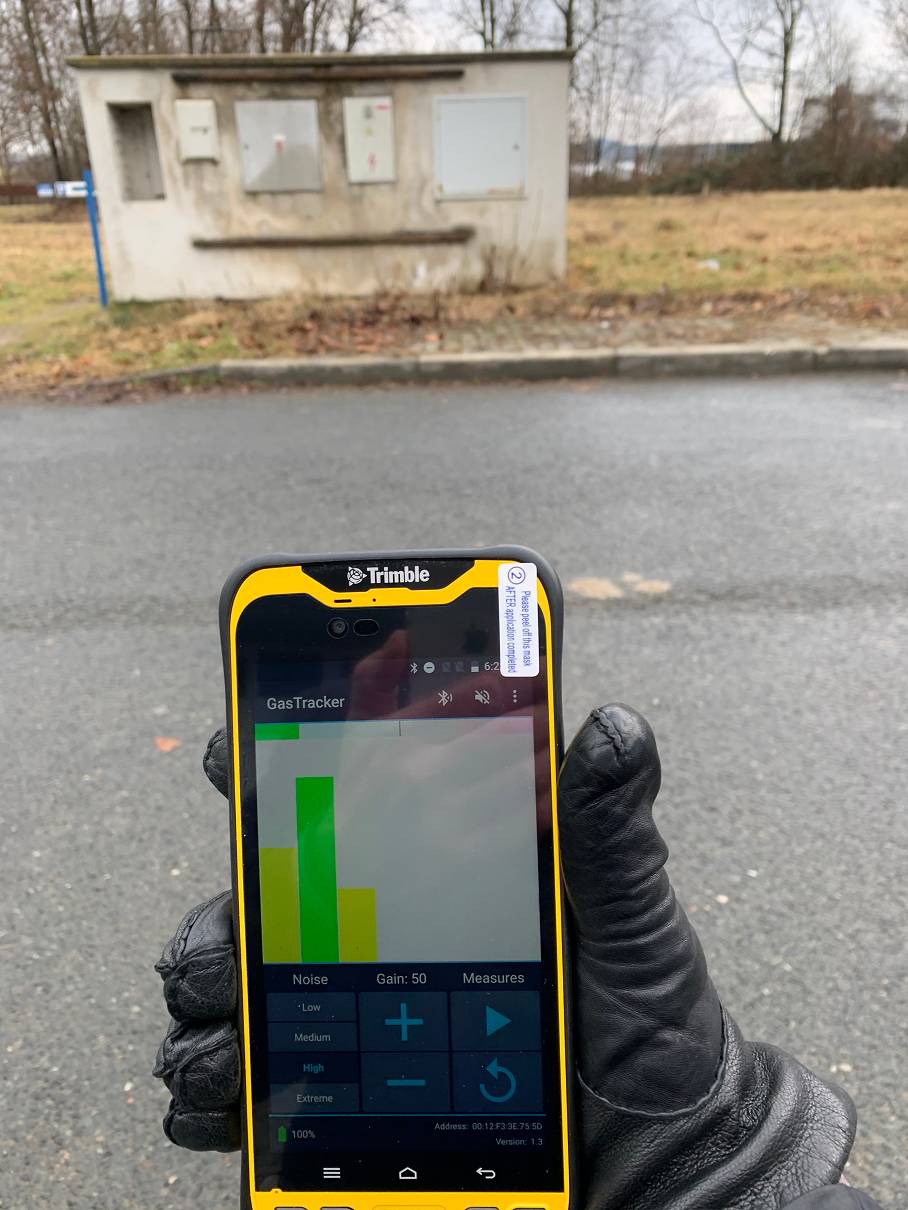

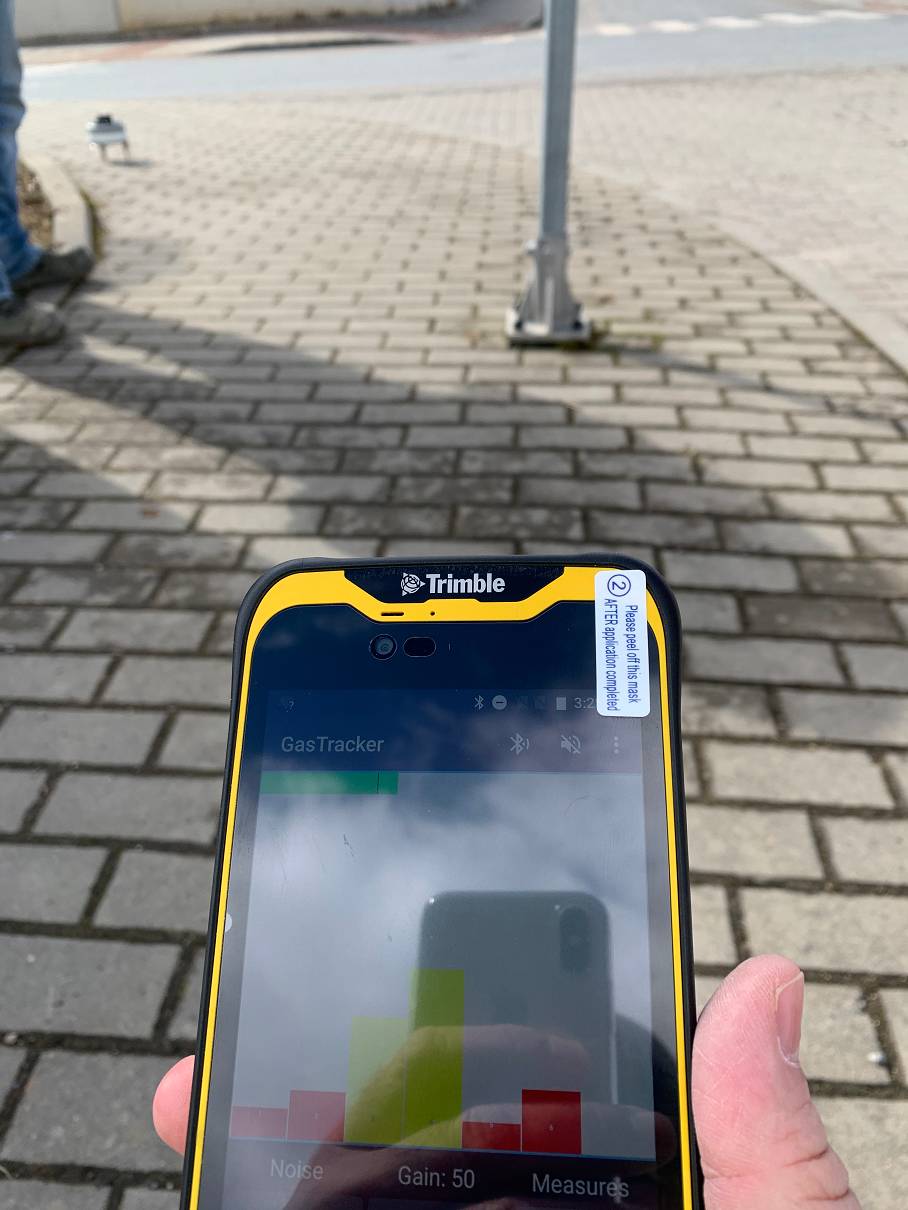

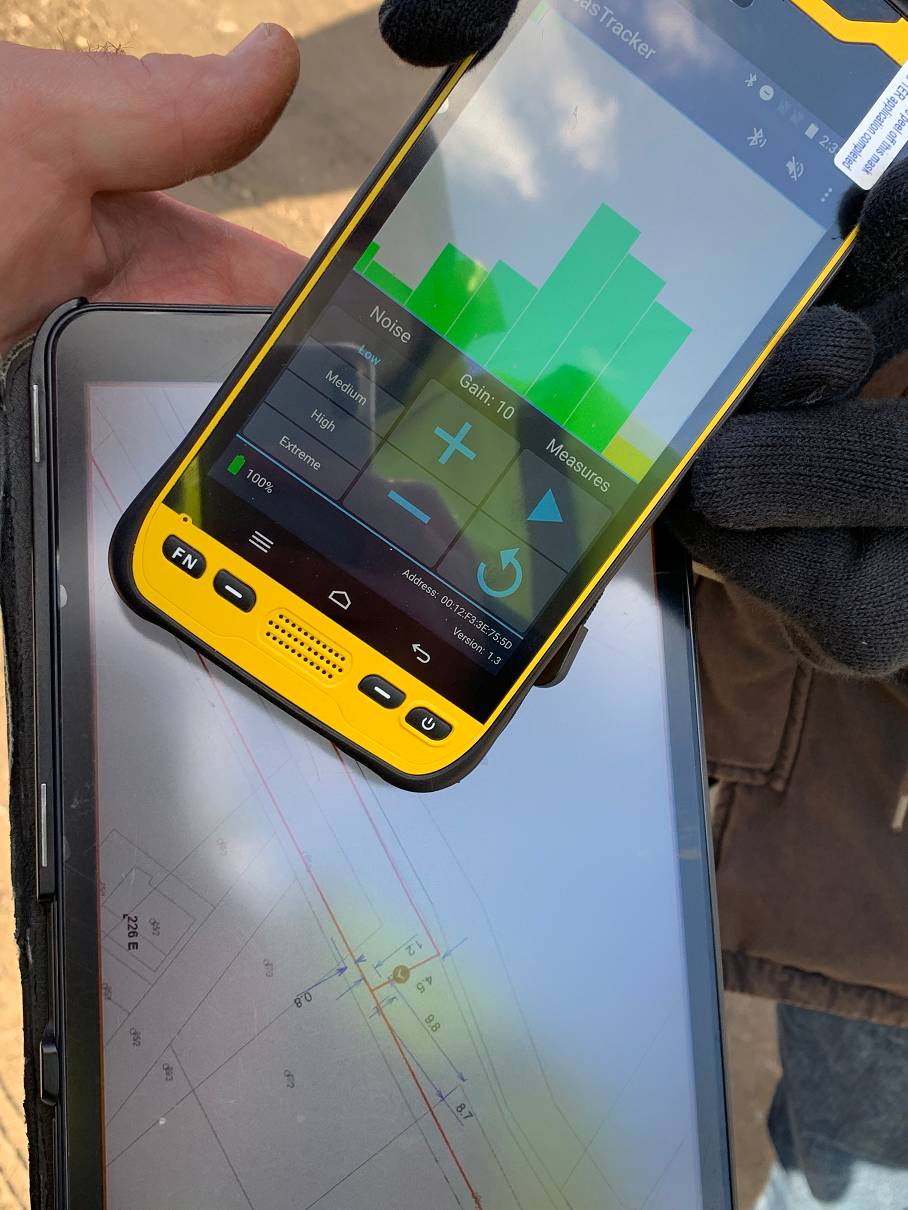

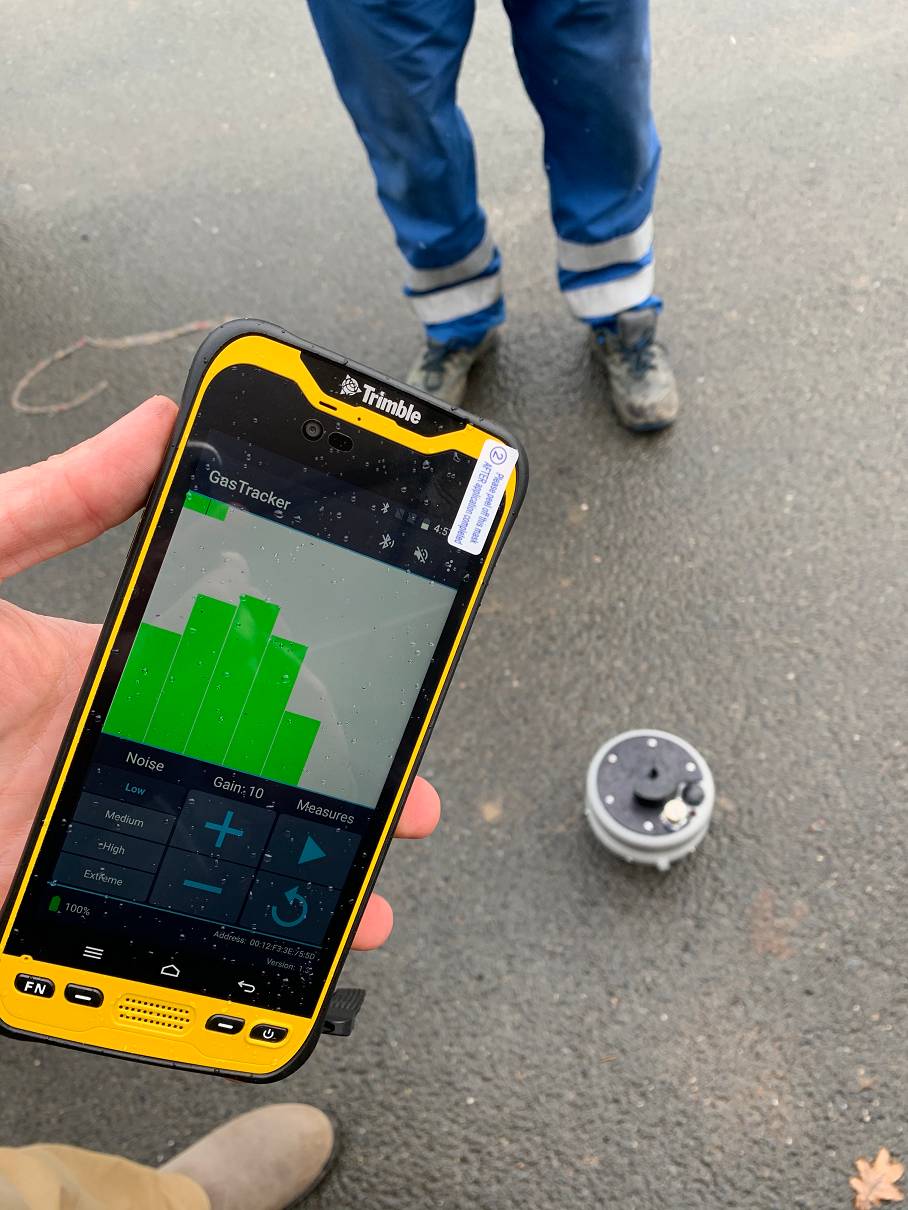

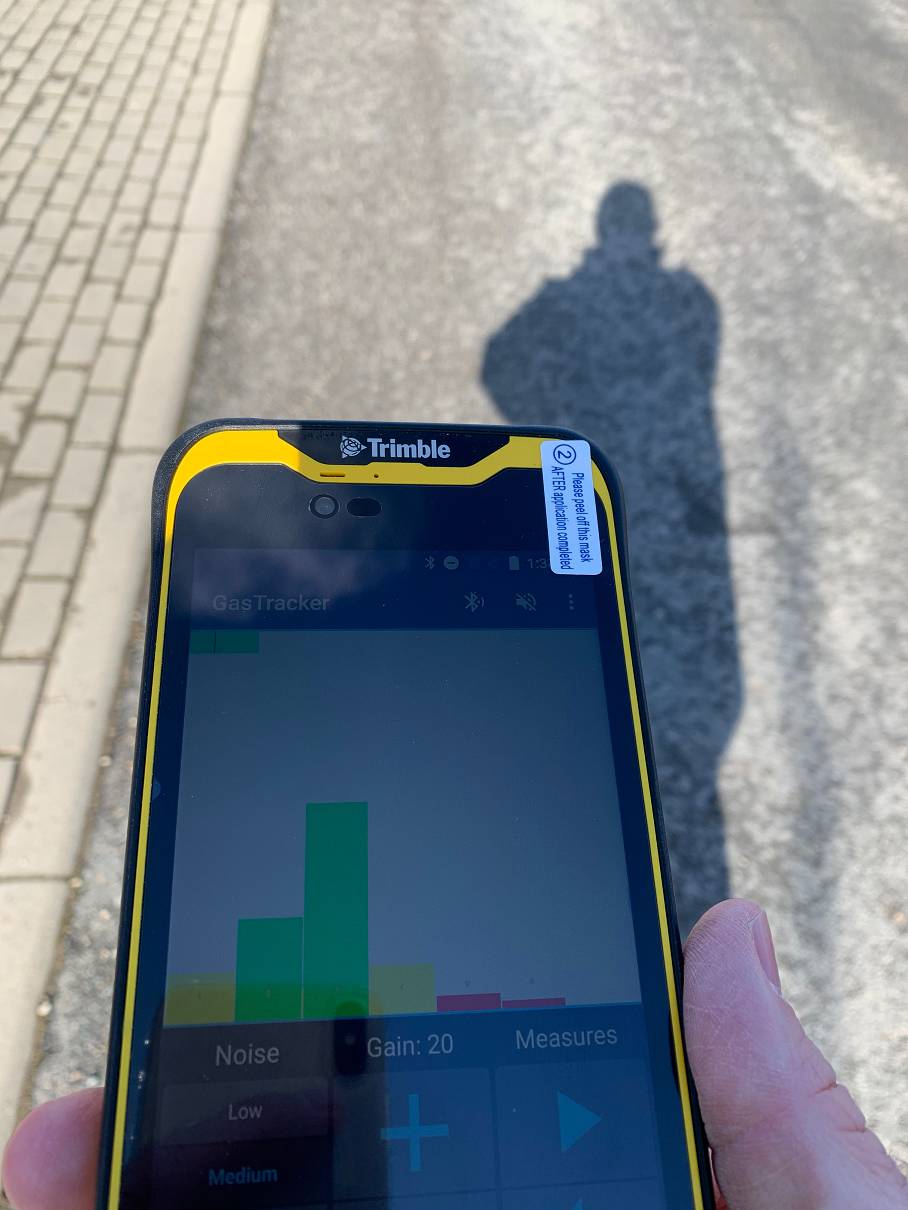

Jako vyhodnocovací jednotka se pak používá odolný špičkový phablet Trimble TDC600 s úhlopříčkou 6" a operačním systémem Android 8.0, který má vysokou svítivost do jakýchkoli světelných podmínek a baterii dostatečně silnou, aby vydržela celou pracovní směnu. Phablet je se zemní sondou propojen přes technologii Bluetooth. Samotná aplikace pro zobrazení výsledků má pak velmi jednoduché a intuitivní ovládání. Má jen dva režimy: režim předlokalizace pro rychlou orientaci kde potrubí zhruba je a režim přesného určení místa kde názorně vidíte formou sloupkového grafu kde je přesná poloha potrubí viz. fotogalerie níže.

A na závěr výborná zpráva i pro vodaře: můžete se již brzy těšit na verzi pro trasování plastových vodovodních trubek s názvem APL 100 ( aqua pipe locator 100 ).

VYBRANÁ SPECIFIKACE

Velká mobilita

Celý systém se vejde do dvou kufříků o hmotnostech 13,5 a 16,9 kg.

Pouze 3 tlačítka

Super jednoduchá obsluha. Vysílač má pouze 2 tlačítka a zemní senzor jedno.

Slušný dosah

Až 300 metrů na každou stranu.

Vysoká přesnost

Na několik centimetrů.

Phablet jako vyhodnocovací jednotka

Trimble TDC600 s úhlopříčkou 6" (15,2 cm). Odolný počítač, GNSS záznamník i chytrý telefon v jednom. Zařízení má špičkové parametry, jak co se týče výkonu, tak odolnosti.
