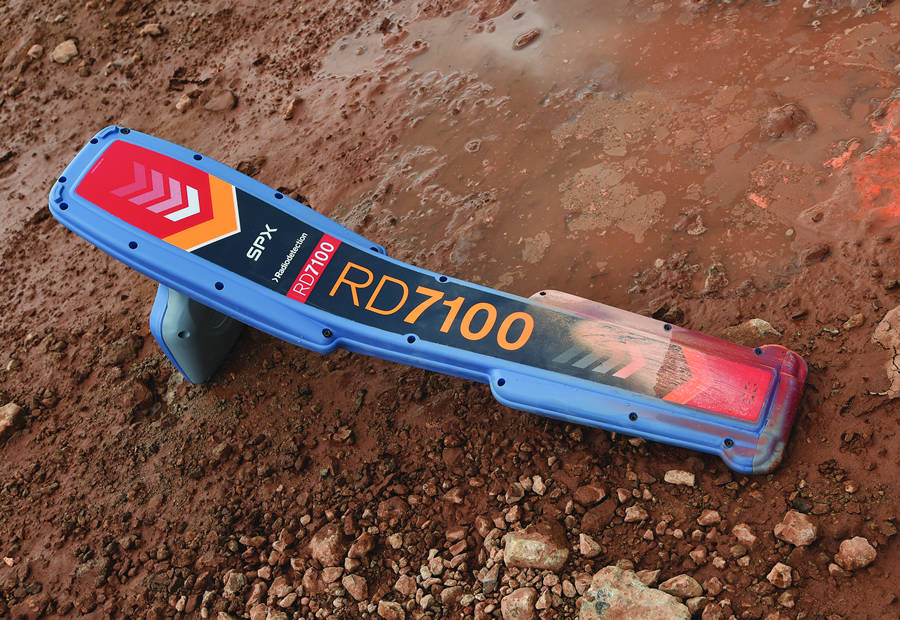

Lokátor Radiodetection RD7100™ - špičkový lokátor potrubí

RD7100™ patří mezi špičkové lokátory potrubí, které jen tak něco nerozhodí

  • Počet aktivních frekvencí (vedení/sondy)
  • Pasivní frekvence
  • Měření hloubky s vysílačem
  • Měření hloubky na 50Hz

Více funkcí

Chci znát cenu Objednat předvedení

Máte dotaz? Zeptejte se nás

Odlehčená konstrukce
Funkce pro rozlišení přeindukovaných signálů z cizích sítí
Zvýšené krytí IP65
Široký výběr aktivních frekvencí
Dynamická ochrana signálu pro práci v rušném prostředí

RD7100™ přichází s unikátním uspořádáním 5 indukčních cívek, díky kterým získal nové trasovací režimy pro ještě pohodlnější navigaci po trase vedení. Velký přehledný displej s perfektní viditelností na slunci podává přehledné informace. Kromě intenzity signálu, navigačních šipek a ikony trasovacího režimu zobrazuje také indikátor směru potrubí (tzv. kompas), hloubku uložení potrubí a velikost proudu aktivního signálu. Měření velikosti proudu je velmi důležitou funkcí lokátoru, neboť právě ta výrazně pomáhá při orientaci v hustě zasíťované oblasti, kde se může vyskytovat spousta parazitních signálů z cizích sítí. Lokátor je lehký a perfektně vyvážený, aby i dlouhá práce s ním nebyla pro obsluhu utrpením.

Technická specifikace

Počet aktivních frekvencí (vedení/sondy)

4-7/0-4 dle modelu

Pasivní frekvence

2-3 dle modelu

Měření hloubky s vysílačem

Automatické

Měření hloubky na 50Hz

dle modelu

Měření velikosti proudu

Současné zobrazení hloubky i proudu

Samostatný režim Maxima

Samostatný režim Minima

Společný režim Max/Min na displeji

Navigační režim

Kompas

Power filtry

Vestavěná GPS

dle modelu

Poruchy na kabelech

dle modelu

Ukládání dat o průběhu trasování

dle modelu

Identifikace kabelu ve svazku

se stetoskopem

Menu v češtině

RD7100 si můžete pořídit v 7 variantách klasických přijímačů určených pro liniové trasování (SL, DL, DLG, PL, PLG, TL a TLG). Přídomek "G" značí, že lokátor obsahuje integrovanou GPS s bezplatnou korekcí SBAS. K nim je pak možné volit jeden z 5 modelů vysílačů podle výkonu (1, 5 nebo 10W): TX1, TX5 a TX10 s tím, že pokud zvolíte lokátor i s funkcí lokalizace poruch na kabelech, je třeba volit už jen mezi vysílačem TX5 nebo TX10.

Příslušenství

Indukční kleště 100mm Kód: RD10/TC1769-4KTX

Indukční kleště 100mm jsou nejprodávanější kleště z našeho sortimentu. Kleště 100mm jsou pro svou velikost univerzální pro trasování kabelů, plynovodů, teplovodů, vodovodů atd. Je to jeden z velice efektivních způsobů jak dostat signál do vedení. S indukčními kleštěmi přijdete, cvaknete a trasujete. Pokud se jedná o trasování kabelů, stačí, aby byly oba konce uzemněny a signál se velice pěkně indukuje. Je tedy možné trasovat i kabely pod napětím (NN, VN). Tyto kleště bývají pokládány za základní vybavení každé lokační sady. Obsahuje chytrý konektor pro připojení k vysílači (nic nenastavujete - vysílač sám rozezná zařízení, které je k vysílači připojeno).

Ministetoskop Kód: RD10/RX-STETHOSCOPE-HG

Ministetoskop je příslušenství na identifikaci kabelu ve svazku. Pokud máte v jednom výkopu vedle sebe několik podobných kabelů, jste schopni identifikovat konkrétní kabel, ke kterému máte připojen vysílač přiložením stetoskopu k jednotlivým kabelům. Platí nejen pro přímé napojení, ale i přes indukční kleště. Můžete tak identifikovat i kabel v rozvodné skříni apod.

Kabely pro přímé připojení MINI Kód: RAKPPPMINI

NOVINKA!

Sada malých krokodýlků vhodná zejména pro přímé galvanické napojení na tenké telekomunikační kabely. V sadě jsou dvě velikosti krokodýlků a je možné je vyměnit dle aktuální situace. Výměna pomocí rychlospojky netrvá ani 2 sekundy. Délka kabelů 3,5 m.

Kabely pro přímé připojení UNIVERZÁLNÍ Kód: RD17/TX2609E1

Standardní základní příslušenství dodávané s vysílačem v lokační sadě. Univerzální velikost krokodýlků vhodná pro aplikaci signálu na většinu připojovacích míst. Délka kabelů 3,5 m.

Kabely pro přímé připojení MAXI Kód: RAKPPPMAXI

NOVINKA!

Velké a masivní krokodýlky vhodné zejména pro přímé galvanické napojení na vodovody a plynovody. Délka kabelů 3,5 m.

Konektor pro galvanické připojení na kabely pod napětím do 440 V Kód: RD10/AC1231-4KTX-LCC

Pokud se musíte často připojovat do rozvodných skříní a nevejdou se do ní indukční kleště nebo nelze kabely vypnout a odpojit, je možné použít tento filtr. Tímto příslušenstvím se můžete bezpečně připojit pomocí červeného a černého krokodýlku až pod napětím do 440 V. Zároveň je možné bez problému použít černý krokodýlek na zemnicí kolík a využít tak nezávislého uzemnění.

A-rám včetně propojovacího kabelu Kód: RD10/AFRAME-4K7K8K

A-rám je ideálním příslušenstvím pro hledání plášťových poruch na kabelech

Transportní taška pro lokátory RD7/8000 Kód: RD10/RD7K8KSRBAG

Pohodlná transportní taška pro lokátory Radiodetection RD7000 a RD8000, do které se vejde nejen přijímač a vysílač, ale také spousta příslušenství. Je možné objednat i verzi s kolečky pro snadné převážení po rovných hladkých površích.

Neodymový magnet Kód: RD26/F4ME16M4

Mimořádně silný neodymový permanentní magnet určený pro aplikaci signálu na těžko přístupná místa pro přímou galvanickou aplikaci pomocí krokodýlků. Magnet je nyní součástí základního příslušenství všech vysílačů značky Radiodetection.

Neodymové magnety jsou schopny unést více než tisícinásobek vlastní váhy. Magnet o velikosti malé mince tak může udržet železný předmět o hmotnosti kolem 10 kg.

Indukční kleště 50mm Kód: RD10/TC2136-4KTX

Indukční kleště 50mm jsou nejmenší kleště z našeho sortimentu. Kleště 50mm se pro svou velikost hodí pro trasování sdělovacích a NN kabelů. Je to jeden z velice efektivních způsobů jak dostat signál do vedení. S indukčními kleštěmi příjdete, cvaknete a trasujete. Pokud se jedná o trasování kabelů, stačí, aby byly oba konce uzemněny a signál se velice pěkně indukuje. Je tedy možné trasovat i kabely pod napětím. Obsahuje chytrý konektor pro připojení k vysílači (nic nenastavujete - vysílač sám rozezná zařízení, které je k vysílači připojeno). Ke kleštím je možné dokoupit i tyč pro pohodlné a bezpečné připojení kleští v nepřístupném prostředí trafostanic a podobně.

Indukční kleště 220mm Kód: RD10/RD7GT0235

Indukční kleště 220 mm jsou největší kleště z našeho sortimentu. Pro svou velikost jsou vhodné zejména pro trasování VN kabelů a potrubí o průměrech do 220 mm. Je možné je použít samozřejmě i u NN rozvodných skříní (RIS, PRIS), kde je dostatek prostoru pro obejmutí aspoň jedné fáze a nuláku. Použití kleští je jeden z velice efektivních způsobů jak dostat signál do vedení. S indukčními kleštěmi příjdete, cvaknete a trasujete. Pokud se jedná o trasování kabelů, stačí aby byly oba konce uzemněny a signál se velice pěkně indukuje. Je tedy možné trasovat i kabely pod napětím (NN, VN). Kleště jsou k vysílači připojeny přes chytrý konektor (nic nenastavujete - vysílač sám rozezná zařízení, které je k vysílači připojeno).

Malý stetoskop Kód: RD10/AC2645-4KRX

Malý stetoskop je příslušenství na identifikaci kabelu ve svazku. Tvar zakřivení dotykové plochy předurčuje tento stetoskop pro použití zejména na kabelech se středním průměrem. Pokud máte v jednom výkopu vedle sebe několik podobných kabelů, jste schopni identifikovat konkrétní kabel, ke kterému máte připojen vysílač přiložením stetoskopu k jednotlivým kabelům. Výhodou Malého stetoskopu je závit, do kterého je možno napojit prodlužovací tyč nebo tyče. To je velice praktické z hlediska bezpečnosti nebo pokud je místo nepřístupné. Funguje nejen při přímém napojení, ale i přes indukční kleště. Můžete tak identifikovat i kabel v rozvodné skříni, který je pod napětím apod.

Velký stetoskop Kód: RD10/AC2644-4KRX

Velký stetoskop je příslušenství na identifikaci kabelu ve svazku. Pokud máte v jednom výkopu vedle sebe několik podobných kabelů, jste schopni identifikovat konkrétní kabel, ke kterému máte připojen vysílač. Stačí přiložit stetoskop, který je připojen k přijímači a sledovat odezvu na displeji. Velký stetoskop má flexibilní ohýbací část a je vhodný pro kabely větších průměrů (VN) a identifikaci v rozvodných skříních. Flexibilní část je praktická z hlediska bezpečnosti a přístupnosti. Lze použít nejen pro přímé napojení vysílače, ale i přes indukční kleště. Můžete tak identifikovat i kabel v rozvodné skříni, který je pod napětím apod.

Zásuvkový konektor 230V Kód: RD10/AC1231-4KTX-LPC-EUR

Konektor pro přivedení signálu do rozvodů NN přes zásuvku 230V

RD7/8KTx Akumulátor Li-Ion 8,8Ah pro vysílač, Nabíječe 230 i 12V Kód: RD10/TXRBATPACKKIT-EU

Profi akumulátor pro vysílače modelů Radiodetection RD7/8000 typu Li-Ion s kapacitou 8,8Ah!

RD5/7/8KRx Akumulátor NiMH 9Ah pro přijímač, Nabíječ 230V Kód: RD10/RXRECHARGEKIT-EU

Profi akumulátor pro přijímače modelů Radiodetection RD5/7/8000 typu NiMH s kapacitou 9Ah!. Možné přiobjednat nabíječ 12V do auta.

Nabíječ aku NiMH pro příjímače RD5/7/8000 z autozásuvky 12V Kód: RD10/RXAUTOCHARGER

Nabíječ z auta pro akumulátor 9Ah pro přijímače RD5/7/8000. Nikdy nezůstanete v terénu bez energie. Lze zakoupit i celou profesionální sadu akumulátor-nabíječ 12V-nabíječ 230V.

Nabíječ aku NiMH pro příjímače RD5/7/8000 z 230V Kód: RD10/RX-MAINSCHARGER-EU

Nabijení akumulátoru NiMH 9Ah pro přijímače RD5/7/8000 ze zásuvky 230V. Lze objednat i celou kompletní aku sadu Aku-Nabíječ 12V-Nabíječ 230V.

Nabíječ Ansmann energy 8 plus na NiCd/NiMH monočlánky Kód: FG8576SE2/R2

Kvalitní a prověřený nabíječ Ansmann pro monočlánky typu D/C/AA/AAA/E

Nabíječ Ansmann energy 16 na NiCd/NiMH monočlánky Kód: FG3773

Kvalitní a prověřený nabíječ Ansmann pro mončlánky typu D/C/AA/AAA/E.

Dobíjecí baterie Ansmann typu D Kód: FG6549SC2

Kvalitní dobíjecí baterie typu D 10000 mAh, vhodné pro provoz v přijímačích a vysílačích firmy Radiodetection. Balení po 2 ks.

Nabíječ TECXUS TC 6000 Kód: BAW23723

Nabíječ Nimh baterií typu D firmy Tecxus 10000 mAh pro vysílače a přijímače firmy Radiodetection. Ekonomická varianta, spokojenost. Možnost dobíjení jak z 12V (auta), tak ze sítě 230V.

Dobíjecí baterie typu D firmy Tecxus Kód: BAW23741

Dobíjecí baterie typu D 10000 mAh firmy Tecxus. Ekonomické řešení dobíjecích baterií pro přijímače a vysílače firmy Radiodetection. Balení po 1 ks.

Prodlužovací zemnicí kabel 100m Kód: RNESC/SC

Ideální příslušenství pro trasování obtížných situací (vodovodní přípojky), kdy potřebujeme dostat signál až na konec vedení.

RD4/7/8KTx Zemnicí kolík Kód: RD04/ET2980P8

Pohodlné píchnutí i do suché zeminy díky šroubovité konstrukci

Adaptér příslušenství z řady RD400 Kód: RD17/TX2646E1

Pokud máte staré příslušenství k řadě RD400, pomocí adaptérů jej připojíte k novým řadám RD4/7/8000. K dispozici je jak adaptér pro příslušenství k vysílačům, tak přijímačům.

Ponorná anténa Kód: RD10/SM1099-8-4MRX

Ponorná anténa se spojí s lokátorem a za pomoci potápěčů zjišťuje průběh a hloubku vedení pod říčním dnem. Anténu lze pořídit buď s frekvencemi 512 a 640 Hz nebo 8 kHz.

Transportní taška na A-rám Kód: RD10/RD4FFRXBAG

A-rám v ní bude jako v bavlnce
