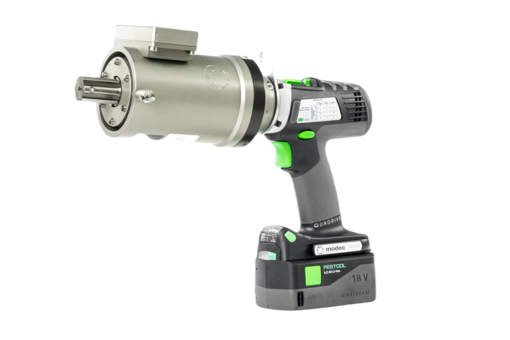

Akumulátorový Aktuátor MC89

Aktuátor MC89 je akumulátorový ventilový manipulátor. Je určen pro náročné situace - ventily s desítkami až stovkami otoček, v těžko přístupném terénu.

  • Omezovač rychlosti otoček aktuátoru
  • Počítadlo otoček
  • Omezovač výkonu aktuátoru
  • Redukce na jakýkoliv ventil
  • Bezpečná práce - ukotvení aktuátoru

Více funkcí

Chci znát cenu Objednat předvedení

Máte dotaz? Zeptejte se nás

Počítadlo otoček
H2O sada pro zemní ventily
Redukce na jakýkoliv ventil (např. kolesový)
Kvalitní zpracování - základ je aku FESTOOL
Bezpečná práce - ukotvení aktuátoru

Aktuátory od francouzské firmy Modec jsou navržené tak, aby nahradily těžkou práci při obsluze ručních ventilů. Ovládání ventilů může být obtížné z mnoha důvodů. Například kvůli velkým dimenzím nebo kvůli dlouhým obdobím, kdy ventil není v provozu. Během této doby se vnitřní pohyblivé části zhorší. Mazání vyschne a může dojít ke korozi a to přispívá k obtížnější manipulaci s ventily.



Akumulátorový Aktuátor MC89 je mašinka, která si poradí v drtivé většině případů. Ať už se jedná o zemní šoupáky nebo nadzemní kolesové uzávěry. V obou případech může mít ventil desítky otoček. Pokud se k tomu přidá i velký odpor ventilu např. z důvodu velkého tlaku nebo velké dimenze potrubí, jedná se o práci několika lidí na desítky minut. Aktuátor tu stejnou práci zvládne během pár minut.



Bezpečnost

Důležitá součást každého aktuátoru jsou tzv. bezpečnostní ramena. Ty pomáhají operátorovi s odporem točivého momentu. Pokud by bezpečnostní rameno nebylo nikde upevněno, točilo by se stejnou silou, jakou by aktuátor působil na ventil. Operátor by tak rameno musel držet vlastní silou a v takovém případě by musel vynaložit stejnou sílu, jako kdyby používal na uvolnění nebo utažení ventilu klíč nebo páku. Operátor se tak díky bezpečnostním ramenům může soustředit jen na správné dávkování výkonu a rychlosti otáčení.




Omezovač výkonu a rychlosti

Aktuátor je vybaven omezovačem výkonu a omezovačem rychlosti otáčení. Omezovač výkonu točivého momentu pomůže správnému dávkování potřebné síly na daný ventil. Pokud ventil klade neúměrně vysoký odpor, převodovka odpojí aktuátor a tím zabrání, abychom daný ventil poškodili. Točivý moment a rychlost se vzájemně ovlivňují. Dle tabulky níže přesně víme, při jaké rychlosti jakou silou působíme na ventil. Nejrychleji aktuátor může točit rychlostí 94 otoček za minutu, největší výkon zase může vyvinout 550 Nm.




Počítadlo otoček

Aktuátor je vybaven displejem s počítadlem otoček. Víme tak přesně, kolik otoček bylo potřeba na otevření či zavření ventilu.



Rozšíření

Příslušenství k aktuátoru je opravdu mnoho. Banjo hlava - Pomocí pravoúhlé hlavy Banjo dosáhnete většího točivého momentu, kterým můžete působit na ventil. Banjo hlava je zpřevodovaná tak, aby dodala točivý moment v kombinaci s aktuátorem MC89 až 900 Nm. Je třeba však myslet na to, že větší točivý moment = menší rychlost otoček. Pravoúhlá Banjo hlava také pomůže tam, kde je málo místa na napojení napřímo nebo tam, kde je součástí ventilu stoupající vřeteno. Pravoúhlá hlava - točivý moment ani rychlost otoček nezvětšuje ani nezmenšuje, hodí se tam, kde je málo místa na přímé napojení na ventil. Adaptér na kolesové ventily - standardní kolesové připojení, výhoda tohoto adaptéru je pevné uchycení na kolesový ventil. Operátor tak váhu adaptéru a aktuátoru nemusí držet v rukách.  Adaptér fixní - zafixuje se na kolesový ventil napevno. Využije se zejména tam, kde je třeba s ventilem pravidelně manipulovat. Adaptér na kolesové ventily kuželové - v případě, že je kolesový ventil zkosený, tzv. kuželový, je třeba na napojení použít tento adaptér.



1) Banjo hlava

2) Pravoúhlá hlava

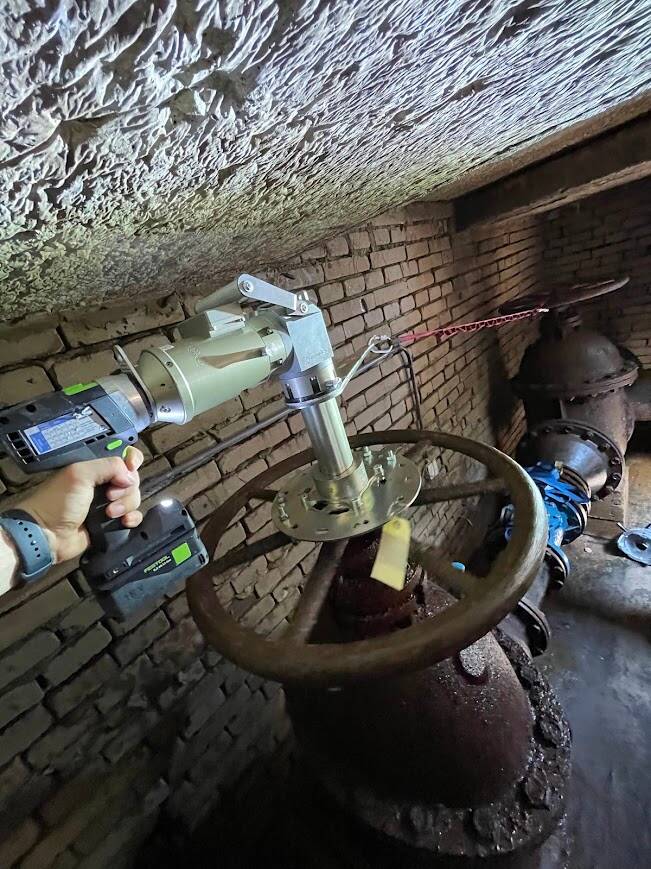

3) Adaptér na kolesové ventily

4) Adaptér fixní

5) Adaptér na kolesové ventily kuželové






Tam, kde lidská síla nestačí, nastupují aktuátory od Modecu. A navíc šetří čas. Poradí si s ventily všech typů.



Krátká videa (shorts) z práce aktuátorů v terénu ke zhlédnutí v odkazech:

Povolí i zarezlé a nepoužívané ventily

Aktuátor JA73 v akci

Klíčové parametry

Pro ventily s desítkami až stovkami otoček

Použitelný v těžko přístupném terénu

Přenosný aktuátor MC89 je postavený na kvalitní aku FESTOOL

Pro velké dimenze i zkorodované ventily

Omezovač rychlosti otoček aktuátoru

Počítadlo otoček

Omezovač výkonu aktuátoru

Redukce na jakýkoliv ventil

Zemní ventily, kolesové ventily - rovné, kuželové, se stoupajícím vřetenem ...

Bezpečná práce - ukotvení aktuátoru

Bezpečnostní rameno je součástí každého aktuátoru

H2O sada pro zemní ventily

Aktuátor MC89 lze pořídit v H2O sadě, ta obsahuje:

- akumulátorový aktuátor MC89 (550 Nm)
- teleskopické bezpečnostní rameno s kolečky (max 250 Nm)
- bezpečnostní rameno (max 1.000 Nm)
- teleskopická propojovací tyč mezi aktuátorem a adaptérem pro zemní ventily
- 1x zemní ventil (ořech)
- 2x baterie FESTOOL 18DC & 220 - 240V AC (kapacita 5Ah, nabíjecí čas 45 min) + nabíječka
- transportní kufr
