Perfektní multifunkční přístroj pro lokalizaci poruch a analýzu metalické sítě
- Reflektometr TDR
- Můstek RFL
- Multimetr
- Měření izolačního odporu
- Chipset Broadcom poslední generace

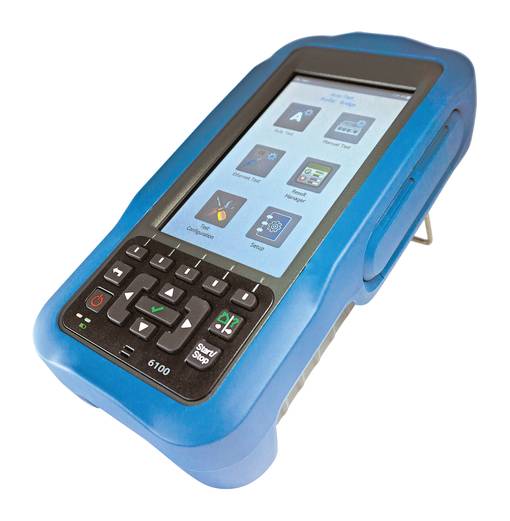

Pamatujete na legendárního Američana Riser Bond RB6000, který už nyní nelze objednat? Tak toto je Kanaďan s označení Radiodetection 6100, který nabízí stejné funkcionality a to již v modernějším hávu.
Nový 6100 je skvělý přístroj pro analýzu sítě vedoucí ke zjištění poruch a tím rychlému opětovnému zprovoznění sítě.
6100 je dodáván ve třech hlavních provedeních. Varianta 6100-Cu obsahuje tradiční měření na metalických kabelech jako napětí, odpor, kapacitanci nebo klasický reflektometr pro lokalizaci poruch. Varianty 6100-Gfast a 6100-Gfast-Bond pak k tomu přidávají další testy a měření na nejnovějších ADSL2+ a VDSL2 sítích. Každá varianty má pak ještě 3 konfigurace a to základní, advanced a pro, takže celkem je k dispozici 9 modelů.
Výbavu jednotlivých modelů najdete v přehledných tabulkách na stranách 7 a 8 v prospektu, který je ke stažení níže. Na straně 6 dole jsou pak přehledně uvedeny doplňky ANNEX pro každou ze tří variant, které jsou pro techniky dnes také velmi důležité.
FUNKCE PŘÍSTROJE
Analýza metalické sítě:
- Multimetrová měření
- Širokopásmový útlum
- Test izolačního odporu (zkušební napětí od 50 V do 500 V)
- Test šumu a PSD až do 35 MHz a impulzní šum
- TDR - reflektometr (automatický, manuální, xTalk, porovnání křivek a špičkový režim)
- Test přeslechového šumu (NEXT)
- Můstkový test (dvou a čtyřvodičový RFL)
- K-test (jednorázový a opakovaný režim)
- Inteligentní test určuje a automaticky lokalizuje hlavní fyzické problémy
- Podpora FED pro nástroje pro lokalizaci chyb a test na obou koncích
Funkce DSL:
- Čipová sada Broadcom nejnovější generace
- ADSL ITU-T G.992.1 / 3, G.992.5 příloha A, B, J, L, M U-R2
- VDSL2 ITU-T G.993.2 příloha A, Y;
- Pásma: 997, 998, US0
- Vektorování VDSL2, ITU-T G.993.5
- G.INP, ITU-T G.998.4
- ADSL / VDSL2 bonding ITU-T G.998.1,2
- VDSL2 ITU-T G.993.2 Annex Q profil 35b
- G.fast ITU-T G.9700 / G.9701
- Speedtest ™ od společnosti Ookla®
VYBRANÁ SPECIFIKACE
Reflektometr TDR
Můstek RFL
Multimetr
Měření izolačního odporu
Chipset Broadcom poslední generace
Displej
6" barevný dotykový TFT LCD, rozlišení 800 x 480
Dosah reflektometru
6700 metrů
Šířka impulzu reflektometru
15 ns až 30 ms
Paměť
1 GB
Krytí
IP54
Můstek
Klasické 3 metody: dvoudrátová, čtyřdrátová i Küpfmuller test
Napájení
Lithium polymer akumulátor, vstup 12 VDC, 4.16 A, 48 W, nabíjení přes 90-220 VAC adaptér nebo 12 V autonabíječ
Rozměry
254 mm x 124 mm x 62 mm
Hmotnost
1,5 kg
Jazyky menu
Angličtina, Francouština, Němčina, Španělština, Holandština
Kompletní technickou specifikaci najdete níže v dokumentu ke stažení.
