QuickView - nahlížecí kamera

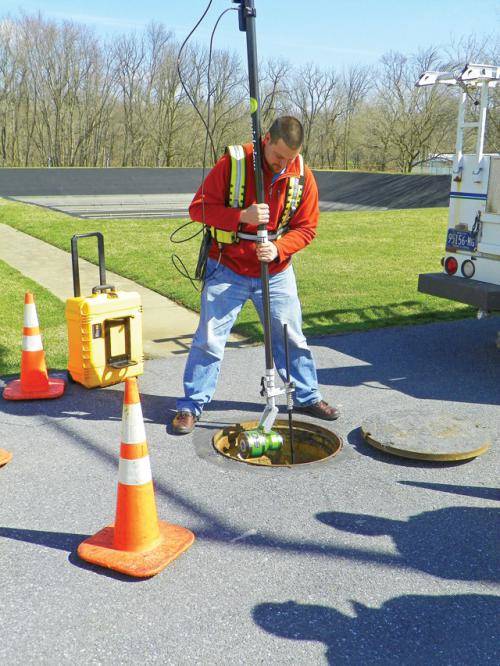

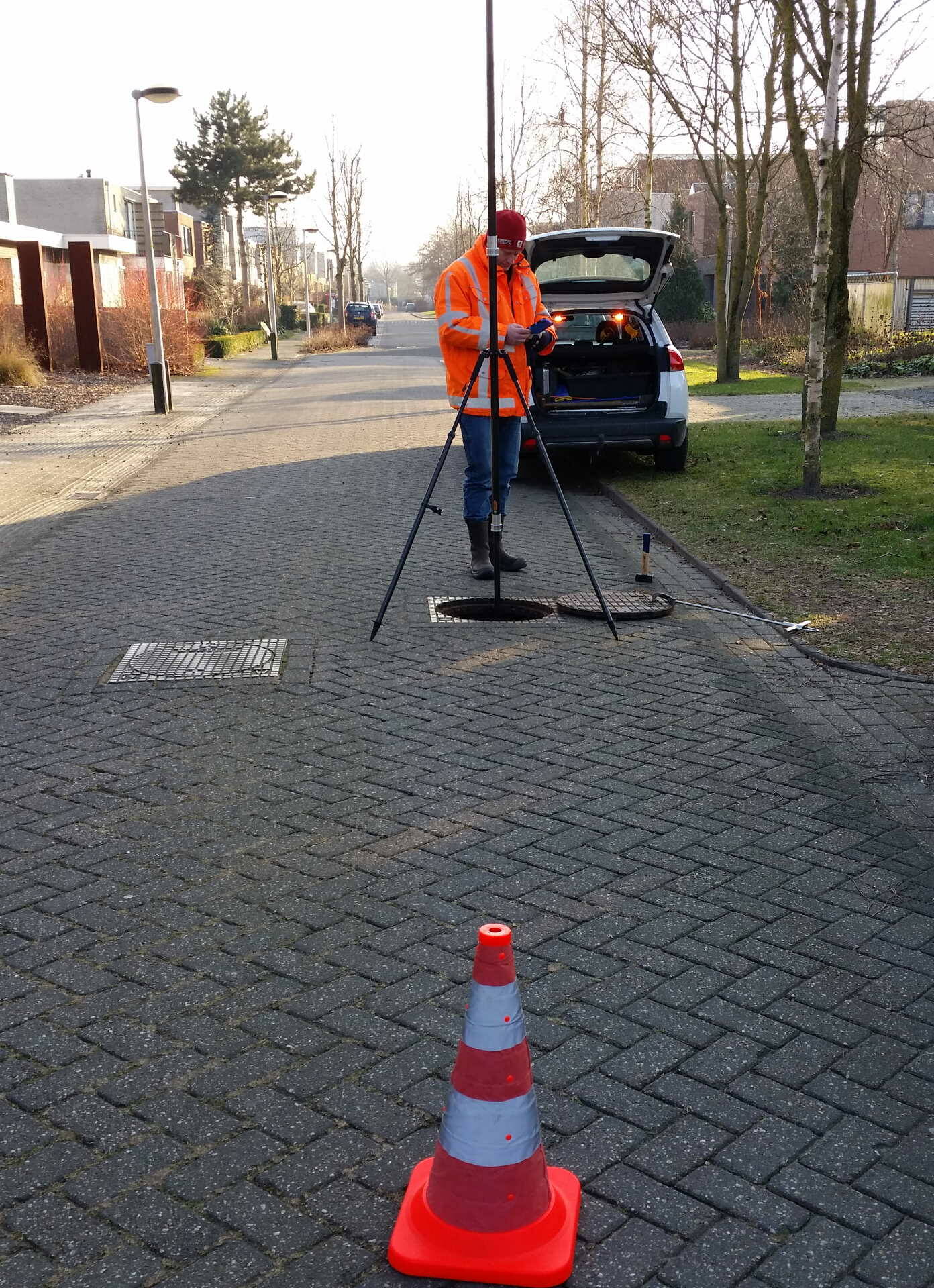

QuickView je šachtová nahlížecí kamera na teleskopické tyči, která prohlédne stav kanalizace z jednoho bodu - ze šachty. Prohlédnete ihned až 125 m potrubí.

Zpětná kamera
Rychlá kontrola stavu kanalizace
360× ZOOM (30× optický, 12× digitální) pro dohled až 120 m
Patentovaný reflektor HALOPTIC s dalekým dosvitem
Kompletně bezdrátový systém => bleskové sestavení kamery
Náhled do kanalizace do 3 minut od příjezdu k šachtě

Více funkcí

Porovnat v kategorii

Máte dotaz? Zeptejte se nás

QuickView(R) - Nahlížecí kamera

Bezpečná a rychlá kontrola kanalizace
Extrémní dosah

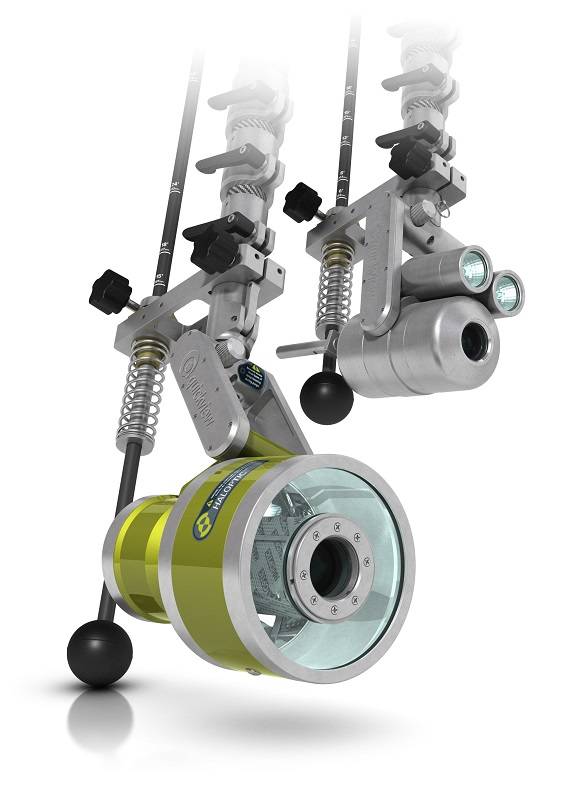

Precizní ostření a patent Haloptic® - patent, který pomáhá v mnoha situacích

Činnosti s QuickView®:

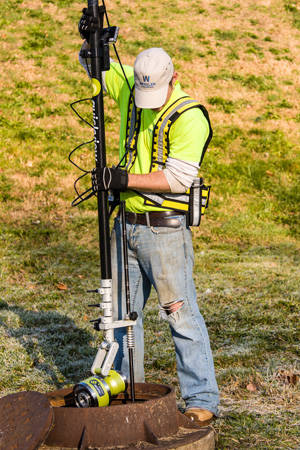

Práci provádí i jeden člověk
Pomocí rychlé „Stop and Go“ metody projít velké množství kanalizační sítě a zaznamenat její stav podle zvolených kritérií.
Ihned vidíte co způsobuje propad vozovky a jak postupovat dál.
V případě naléhavých situací rychle prověřit stav třeba při povodních, po povodních, vysokém průtoku apod.
Zjistit stav různých propustků, nepřístupných výpustí.
Kontrola šachet a stěn nádrží.
Rychlá kontrola potrubí před započetím prací a po jejich čištění a opravě.
Rychlé zdokumentování situace pro následná řešení, projednávání.
Výkonné světlo a nahrávání do míst, kde se provádí prohlídka osobně.
Ideální pro plošnou a rychlou kontrolu stavu kanalizace ve větším rozsahu.
Rychlá kontrola správnosti napojení přípojek.

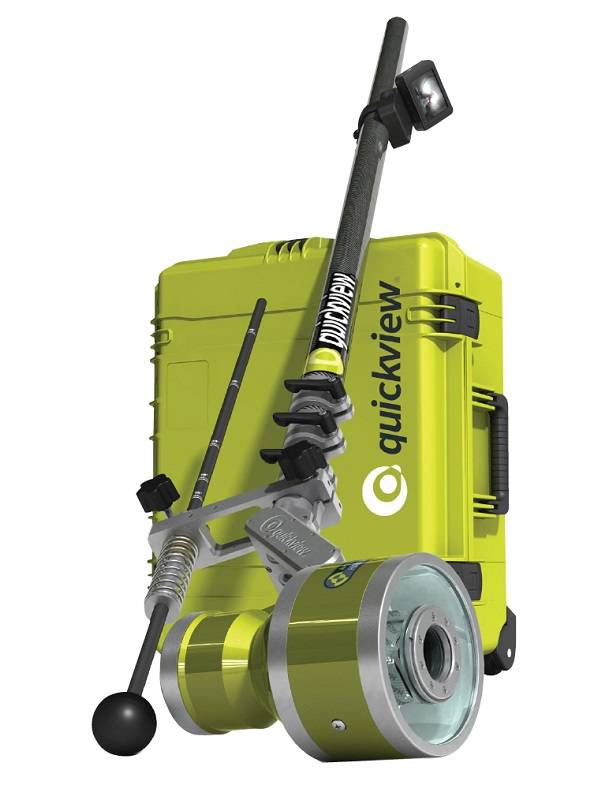

QuickView - vše jedním přístrojem
Celý přístroj je efektivní v dimenzích potrubí od 175mm - neomezeně, podle toho se také liší vzdálenost, po kterou jsme schopni inspekci potrubí prohlédnout od 30m až do zmíněných 122m. Přístrojem tak můžeme prohlédnout potrubí i stěny nádrží, šachet a to bez jakéhokoliv dodatečného příslušenství. Do velké škály potrubí koukáme stále jedním přístrojem z jednoho kufříku a z bezpečné úrovně ulice.

QuickView součásti rozsáhlé studie Univ.Prof. DI Dr. Thomase Ertla
Jedna ze závěrů studie poukázala na rychlost kontroly kanalizace pomocí těchto systémů, jako je QuickView a to na 2000 až 3000 m inspekce za jeden den. Zároveň poukazuje na minimální náklady na inspekci, a to 0,3€ / metr inspekce oproti 1€ / metr inspekce klasickou technikou pomocí kamerového vozu. Je nutné podotknout, že náklady jsou počítány v rakouských poměrech, tedy i v tamních mzdových nákladech :-). Dále zmiňuje použití systému bez předchozího čištění a možnost nasadit přístroj v obtížných podmínkách bez nutné dostupnosti automobilem.

Návratnost investice je velice rychlá
Vzhledem k všestranosti přístroje a velice nízkém nákladu za jeden metr inspekce (v ČR asi 1,5 Kč se všemi náklady) je návratnost takové investice velice výhodná.
Tím, že je tato metoda velice rychlá, jste schopni za minimální náklady projít velké množství sítě, která byla pro dané období naplánována. Máte daleko větší přehled při plánování investic na údržbu, a spolehlivě jste schopni rozhodnout, co je potřeba v místě provést za nápravné činnosti.

Bezpečnost pracovníků
V co největší míře zabezpečíte bezpečnost svých zaměstnanců. Inspekci provádíte z úrovně ulice (terénu) a zaměstnanci tak nemusí podstupovat nebezpečné dobrodružství přímo v kanalizaci a čekat Jestli jim nezazvoní alarm detekce nebezpečných plynů! Dopřejte svým zaměstnancům bezpečí!

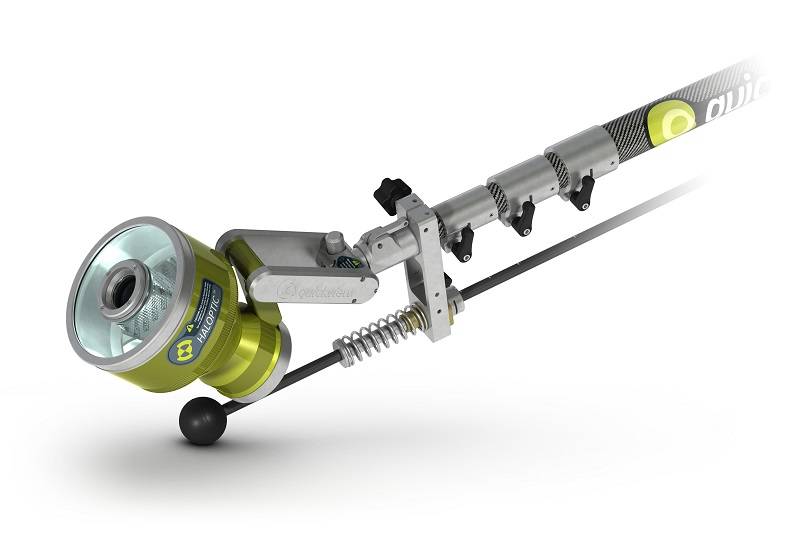

Karbonová tyč cca 2kg:
9,14 m přepravní délka 2,29 m
7,3 m přepravní délka 2,24 m
4,88 m přepravní délka 1,47 m

Klíčové parametry

Zpětná kamera

Rychlá kontrola stavu kanalizace

360× ZOOM (30× optický, 12× digitální) pro dohled až 120 m

Patentovaný reflektor HALOPTIC s dalekým dosvitem

Kompletně bezdrátový systém => bleskové sestavení kamery

Náhled do kanalizace do 3 minut od příjezdu k šachtě

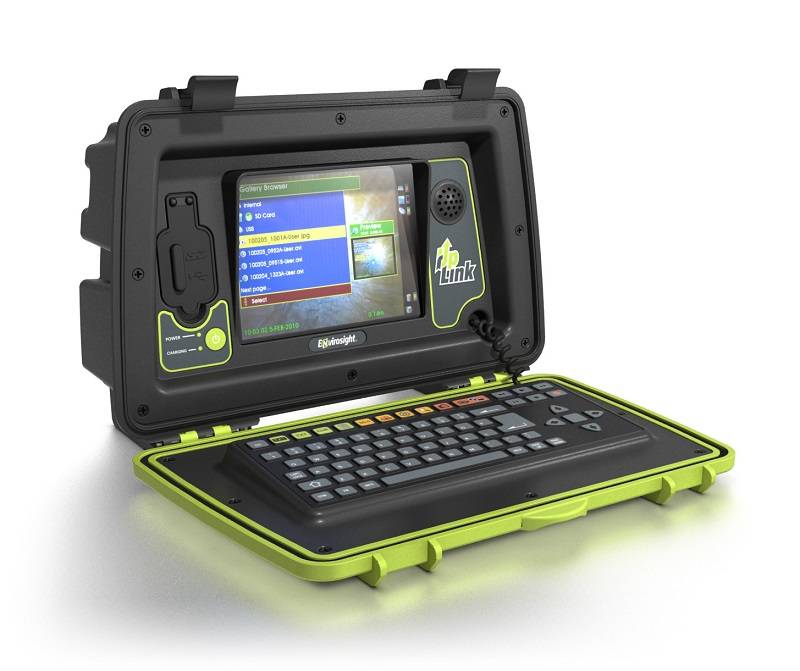

Ovládání kamery a sledování obrazu přes tablet (Android/iOS)

Délka spouštěcí teleskopické tyče až 9 metrů

Laserový dálkoměr pro přesné zaměřování v potrubí

Vodotěsná konstrukce IP68

Jednoduchá, rychlá a hlavně čistá práce pro jednoho člověka
